Installation batterie 12 V sur 881

Message par ALR le Dim 15 Avr 2018 - 12:36

Bonjour,
A l'heure de la connecto-dépendance, l'installation d'une batterie 12 V rechargée par le volant magnétique de nos Mobs est une solution intéressante: Cette batterie permet d'alimenter et de recharger les téléphones portables, gps, ordinateurs, gopro, appareils photos...... La perspective du prochain Vendée Mob est une motivation suffisante pour entamer cette réalisation exposée dans ce tuto. Le volant magnétique de ma 881 possède 2 bobines, l'une dédiée à l'alimentation de la bobine haute tension, l'autre dédiée à l'éclairage, au klaxon et aux clignotants, c'est cette dernière délivrant du "12V" alternatif qui est utilisée pour alimenter la batterie 12 Volts après redressage et régulation de la tension.
Le cahier des charges étant de conserver l'installation d'origine 12 Volts alternatif régulés, la batterie étant hébergée dans une caisse de chargement amovible (caisse utilisée pour les voyages/Vendée Mob). Après dépose simplifiée de la caisse, tout fonctionne comme à l'origine. Le système prévoit plusieurs prises USB aussi bien attenantes à la batterie que disposées au guidon.
Les éléments utilisés sont les suivants:
                                                       - 1 batterie Lithium ion 12V/9Ah
                                                        - 1 régulateur/redresseur 12V type scooter ou moto.
                                                        - 1 voltmètre
                                                        - 1 interrupteur marche/arrêt
                                                        - 1 porte-fusible
                                                        - 1 prise rapide de recharge Optimate
                                                        - 2 double-prises USB (batterie et guidon)
                                                        - Des prises de connexion étanches,  du fil électrique, du souplisseau, de la gaine thermo-rétractable, des cosses rondes à souder et
                                                          un peu de patience.......
D'abord la réalisation de la caisse:
" />


Dernière édition par ALR le Sam 21 Avr 2018 - 7:51, édité 3 fois
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Dim 15 Avr 2018 - 12:39

Le bloc batterie à fixer dans la caisse
" />[img][/img]


Dernière édition par ALR le Dim 15 Avr 2018 - 15:05, édité 1 fois
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Dim 15 Avr 2018 - 12:44

La dérivation du fil d'alimentation 12 V alternatif issu du volant magnétique (Fil bleu repiquer sur fil jaune) destinée à alimenter le régulateur/ redresseur. Repiquage d'une masse cadre 12V alternatif (Fil noir accompagnant le fil bleu) pour alimenter le RR.
" />


Dernière édition par ALR le Dim 15 Avr 2018 - 16:10, édité 2 fois
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Dim 15 Avr 2018 - 13:03

Pose des 2 lignes d'alimentation, dans le cadre poutre arrière pour la première (12 V alternatif, connecteur 3 voies) alimentant le RR situé sous la caisse. Pose également de la ligne destinée à disposer de 12V continu au guidon (connecteur 2 voies).
" />
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Dim 15 Avr 2018 - 13:11

" />
Le régulateur/redresseur en place sous la caisse. Les 2 connecteurs étanches permettent de désolidariser rapidement la caisse de la Mob.
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Dim 15 Avr 2018 - 13:16

La caisse terminée.
[img][/img]
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Dim 15 Avr 2018 - 13:18

[img][/img]
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Dim 15 Avr 2018 - 14:57

A noter toutefois, quelques précautions importantes à respecter:
            - Ne pas relier le négatif de la batterie (12 Volts continu) à la masse du cadre (12 Volts alternatif), utiliser une masse flottante pour le 12 Volts continu.
            - Avoir une bonne régulation car les batteries Lithium ion ne doivent pas être soumises à des tensions de charge supérieures à 14/15 volts.

[img][/img]


Dernière édition par ALR le Mer 18 Avr 2018 - 12:38, édité 1 fois
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par GIL LA BRICOLE le Mar 17 Avr 2018 - 9:58

Belle étude Very Happy C'est toi le concepteur Arnaud ?

Et la réalisation a t-elle été testée ?
C'est l'équipement quasi indispensable pour les rouleurs au long cours !!!!!

_________________
"Il parait que quand Dieu, il est arrivé sur terre, y'avait rien, pas un troquet, pas une mob, rien. Vraiment la zône, quoi !"  Coluche
avatar
GIL LA BRICOLE
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 1053
Date d'inscription : 15/01/2013
Localisation : saint révérend

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par Daniel S le Vendéen le Mar 17 Avr 2018 - 11:19

Bonjour,
" Ben couillon " comme on dit dans le Poitou, le devis de poids est sérieusement augmenté ... donc Arnaud si mon portable est à plat , je serai ou m'adresser Very Happy
Je ne sais pas si Benoît (Deniol) aurait emporté ça ??? pour ses longs périples !
A+

_________________
Mon blog
avatar
Daniel S le Vendéen
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 2671
Date d'inscription : 15/12/2012
Age : 73
Localisation : Nesmy (Vendée)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par Fluky le Mar 17 Avr 2018 - 12:06

Bien vu ; mais pourquoi une batterie 15 Ah ? c'est énorme pour un pauvre volant magnétique.

Pourquoi pas une 12V 4 ou 8Ah sèche au plomb, ça pèse moins lourd, c'est plus petit et ça suffit à charger des téléphones.

Et c'est pas trop regardant question qualité de charge
avatar
Fluky
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 541
Date d'inscription : 23/12/2012
Localisation : 44 - Vertou

Voir le profil de l'utilisateur http://www.diagnopap.com

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Mar 17 Avr 2018 - 12:25

GIL LA BRICOLE a écrit:Belle étude Very Happy   C'est toi le concepteur Arnaud ?

Et la réalisation a t-elle été testée ?
C'est l'équipement quasi indispensable pour les rouleurs au long cours !!!!!
Bonjour Gil
Ce sont nos amis Vinz et Deniol qui ont inspiré cette réalisation: Tous deux avait déjà installé une batterie sur leur Mob.
La réalisation est en cours de test et fonctionne d'ores et déjà.
A bientôt
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par deniol le Mar 17 Avr 2018 - 22:57

Belle réalisation Arnaud,

ces connectiques étanche sont bien. Je reconditionne des allumages Electronique d'origine avec ça.

Daniel S le Vendéen a écrit:Bonjour,
" Ben couillon " comme on dit dans le Poitou, le devis de poids est sérieusement augmenté ... donc Arnaud si mon portable est à plat , je serai ou m'adresser Very Happy
Je ne sais pas si Benoît (Deniol) aurait emporté ça ??? pour ses longs périples !
A+

Daniel lors de mes voyages j'avais juste un redresseur régulateur qui me sortait du 5V sur deux prise USB pour le téléphone et mon baladeur (music). Mais je n'avais pas de batterie il fallait donc rouler pour que ça fonctionne.

Je rejoint Flucky 15aH c'est énorme, ma batterie lithium doit faire 2 ou 3 Ah pour un poids de moins de 500g.
avatar
deniol
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 466
Date d'inscription : 22/12/2012
Age : 34
Localisation : La Roche sur Yon

Voir le profil de l'utilisateur http://www.deniol.com

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Mar 17 Avr 2018 - 23:15

Daniel S le Vendéen a écrit:Bonjour,
" Ben couillon " comme on dit dans le Poitou, le devis de poids est sérieusement augmenté ... donc Arnaud si mon portable est à plat , je serai ou m'adresser Very Happy
Je ne sais pas si Benoît (Deniol) aurait emporté ça ??? pour ses longs périples !
A+
Je serai ravi d'héberger ton portable pour une recharge revigorante, en roulant ou à l'étape puisque le système autorise les 2 modes. Je profite de l'occasion pour te confirmer ma participation au Vendée Mob 2018, ok également pour le dîner et le petit-déjeuner. En revanche j'hésite encore entre l'hôtel et le camping, que veux-tu je vieillis ou je m'embourgeoise.......
A bientôt
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Mar 17 Avr 2018 - 23:34

Fluky a écrit:Bien vu ; mais pourquoi une batterie 15 Ah ? c'est énorme pour un pauvre volant magnétique.

Pourquoi pas une 12V 4 ou 8Ah sèche au plomb, ça pèse moins lourd, c'est plus petit et ça suffit à charger des téléphones.

Et c'est pas trop regardant question qualité de charge
Bien vu Pierre, en fait ma batterie est une 12V 36Wh de 9Ah de capacité. La méprise vient de l'intensité de charge Max mentionnée par le fabricant qui est de 15A, l'intensité STD de charge étant de 1.5A. Comme tu peux le voir ci-après, cette batterie est de dimensions raisonnables, elle est de plus très très légère (A réception de la batterie, j'ai cru qu'il s'agissait d'un modèle factice destiné à la vitrine.)
" />
" />


Dernière édition par ALR le Sam 21 Avr 2018 - 7:53, édité 1 fois
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Mar 17 Avr 2018 - 23:40

deniol a écrit:Belle réalisation Arnaud,

ces connectiques étanche sont bien. Je reconditionne des allumages Electronique d'origine avec ça.

Daniel S le Vendéen a écrit:Bonjour,
" Ben couillon " comme on dit dans le Poitou, le devis de poids est sérieusement augmenté ... donc Arnaud si mon portable est à plat , je serai ou m'adresser Very Happy
Je ne sais pas si Benoît (Deniol) aurait emporté ça ??? pour ses longs périples !
A+

Daniel lors de mes voyages j'avais juste un redresseur régulateur qui me sortait du 5V sur deux prise USB pour le téléphone et mon baladeur (music). Mais je n'avais pas de batterie il fallait donc rouler pour que ça fonctionne.

Je rejoint Flucky 15aH c'est énorme, ma batterie lithium doit faire 2 ou 3 Ah pour un poids de moins de 500g.
Petite erreur de ma part, il s'agit bien d'une batterie 9Ah comme celle que tu avais lors du dernier Vendée Mob. Merci à nouveau pour tes conseils d'alors, à l'origine de cette réalisation....


Dernière édition par ALR le Sam 21 Avr 2018 - 7:55, édité 1 fois
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Mar 17 Avr 2018 - 23:44

Pour finaliser, un petit tableau de bord au guidon (facilement amovible) pour compléter l'ensemble.... lol!
" />
[img][/img]
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par alaind. le Mer 18 Avr 2018 - 6:08

À quand même...c est du lourd.. quasiment un tableau de bord de Boeing...
Je suppose que ta caisse ne contient pas que la batterie?
Tu as de la place pour les pièces spares ?
En tout cas content de te retrouver sur le Vendée mob..
Je n' ai pas eu le temps de trop tester ma 881 mais si tu es à la Tranche la semaine prochaine j irai peut être y faire un saut avec.
avatar
alaind.
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 576
Date d'inscription : 19/03/2013
Localisation : TALMONT Saint HILAIRE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par FLANDRIA85 le Mer 18 Avr 2018 - 8:13

je vois que tu est prêt pour le vent des mob 2018

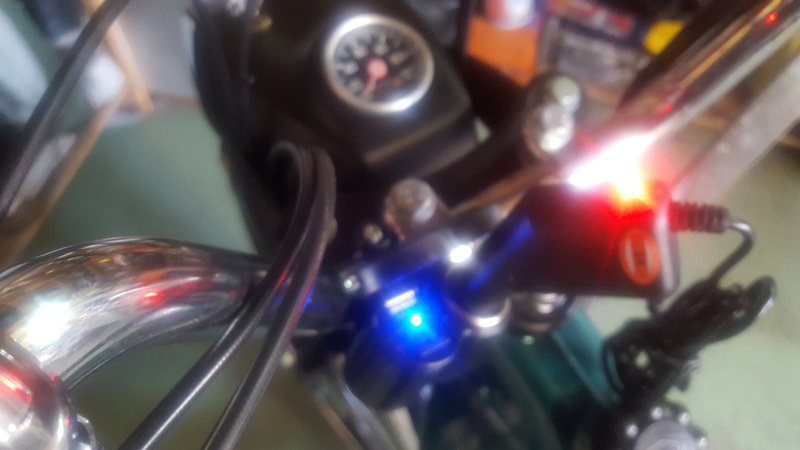

sur ma dernière comet je teste l éclairage le chargeur gps et téléphone en 12v continue sans batterie
le montage est plus léger





avatar
FLANDRIA85
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 714
Date d'inscription : 22/12/2012
Age : 67
Localisation : la ROCHE SUR YON 85

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par FLANDRIA85 le Mer 18 Avr 2018 - 8:31

pour la partie technique
un redresseur un limiteur facilement placés sous le carter


avatar
FLANDRIA85
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 714
Date d'inscription : 22/12/2012
Age : 67
Localisation : la ROCHE SUR YON 85

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par FLANDRIA85 le Mer 18 Avr 2018 - 8:33

je ne sais pas pourquoi les photos sont floues??
avatar
FLANDRIA85
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 714
Date d'inscription : 22/12/2012
Age : 67
Localisation : la ROCHE SUR YON 85

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Mer 18 Avr 2018 - 12:09

Coucou Christian,
Effectivement ton installation est plus "sobre". Prévois toutefois un adaptateur double prise USB pour allume-cigare, tu pourras ainsi alimenter ou recharger simultanément un téléphone portable et un GPS. Evidemment sans batterie ton système est inopérant à l'arrêt.
Quel régulateur/redresseur as-tu utilisé finalement ? Je ne vois pas bien sur la photo.
A bientôt, on roule quand tu veux, je suis à La Tranche jusqu'au 30 Avril.
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par Fluky le Mer 18 Avr 2018 - 17:49

À 15A, la batterie ne va pas durer longtemps, ils indiquent carrément comment faire de l'obsolescence programmée sur l'étiquette Very Happy
avatar
Fluky
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 541
Date d'inscription : 23/12/2012
Localisation : 44 - Vertou

Voir le profil de l'utilisateur http://www.diagnopap.com

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par ALR le Mer 18 Avr 2018 - 20:03

Fluky a écrit:À 15A, la batterie ne va pas durer longtemps, ils indiquent carrément comment faire de l'obsolescence programmée sur l'étiquette Very Happy
Certes, d'autant plus que l'on recommande de ne pas dépasser pour recharger une batterie un courant de 10% de la capacité de la batterie, soit 0.9 A dans le cas présent (batterie de 39Ah).
avatar
ALR
Intoxiqué au cyclo ancien!
Intoxiqué au cyclo ancien!

Messages : 352
Date d'inscription : 09/10/2014
Age : 61
Localisation : La Tranche sur Mer

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

batterie sur mob

Message par 94ttz le Dim 22 Avr 2018 - 11:41

joli bricolage , mais une batterie solaire du LIDL rechargé par le volant ça fait le même boulot pour y brancher les gps et autres merdophones
c est petit , léger et facile à installer
la mienne sort du 5 volt 2100 ma
un truc comme ça , c est pas cher :
https://www.cdiscount.com/telephonie/accessoires-portable-gsm/chargeur-solaire-power-bank-floureon-10000mah-batt/f-1442035-flo0761560141038.html#mpos=6|mp
avatar
94ttz
Nouveau membre
Nouveau membre

Messages : 11
Date d'inscription : 03/09/2017
Age : 53
Localisation : 54000 nancy

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation batterie 12 V sur 881

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
